Premiers tests avec un objectif inversé

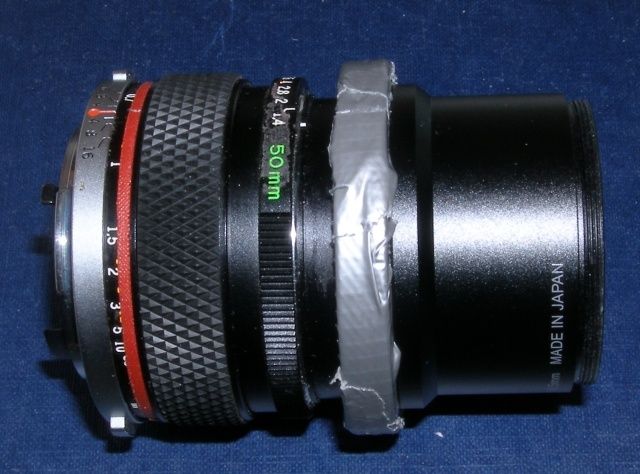

Toujours en quête d'élargir mon champ de vision, j'ai testé une technique utilisée en photo reflex pour obtenir de forts grossissements ; l'objectif inversé. Mon père m'a pr^été pour l'occasion un objectif de reflex argentique, Olympus Zuiko 50mm, très lumineux (F1,4), au filetage de 52 mm. A l'aide de bagues de récupération, j'ai réussi à fixer cet objectif monté à l'envers, sur un adaptateur fixé sur le nez de mon appareil. Voici le résultat avant fixation sur l'appareil (de la droite vers la gauche : adaptateur 52mm + bagues + objectif à l'envers)
Le montage alourdit un peu l'appareil, il faut donc bien le tenir lors de la prise de vues
L'obectif inversé est réglé à ouverture maximale (F1,4) et la mise au point réglée sur l'infini, comme l'appareil. Ce dernier est réglé en priorité ouverture (mode A) à F8, en mode autofocus ou manuel ordinaire (plus de super macro). La distance de mise au point est d'environ 3 à 5 cm, mais les bords de l'image sont floutés et plus sombre (effets de vignettage). Il convient donc de bien recadrer pour ne garder que la partie centrale, bien définie. Le grossissemnt obtenu est de presque trois fois celui de la super macro. Dans mon cas, le champ photographié est de 17 mm sur 13 mm, proche du rapport 1:2.
Voici quelques résultats obtenus avec cette technique intéressante.
Ces mystérieux motifs sont les circuits d'une puce électronique (processeur Pentium) du même genre que celle qui équipe et fait fonctionner vos ordinateurs. Là voici en taille "normale", après ouverture du capot :
Enfin, quelques essais sur le monde vivant, c'est la première fois que j'ai pu obtenir les facettes d'un oeil de tipule aussi nettes.
Les conditions d'éclairement sont assez critiques, et conditionnent la netteté finale.
Pour tester les performances macro de votre appareil, prenez une photo d'une règle graduée avec le maximum de grossissement possible (mode super macro par exemple). Plus le champ mesuré sur la photo est petit, plus votre appareil est performant en grossissement.
Le grossissement de référence est 1 :1 , ce qui signifie qu'un objet de 5 mm aura 5 mm également sur le capteur de l'appareil. Un grossissement de 1 : 2, signifie qu'un objet de 10 mm ne mesurera que 5 mm sur le capteur. Le mode super macro de nombreux compacts et bridges numériques n'est que de l'ordre 1 : 4 (un objet de 4 mm ne mesure que 1 mm sur la capteur). Il faut connaître les dimsnesions de son capteur pour calculer alors le rapport de grossissement.
La technique de l'obectif inversé me permet d'obtenir de rapport 1 : 2, et si mon zoom était plus puissant ( X7 au lieu de x4), je pourrais avoir le rapport 1 : 1 .En effet, le grossissement est égal à la focale de l'appareil que divise la focale de l'obectif inversé (utilisez la focale réelle, pas celle en équivalence 35 mm).
n'hésitez pas à me poser de squestions si ce sujet vous interpelle, fournissez moi me modèle de votre appareil et je vous indiquerai ses possibilités en macro, ainsi que l'existence d'adaptateurs appropriés.
 |
L'obectif inversé est réglé à ouverture maximale (F1,4) et la mise au point réglée sur l'infini, comme l'appareil. Ce dernier est réglé en priorité ouverture (mode A) à F8, en mode autofocus ou manuel ordinaire (plus de super macro). La distance de mise au point est d'environ 3 à 5 cm, mais les bords de l'image sont floutés et plus sombre (effets de vignettage). Il convient donc de bien recadrer pour ne garder que la partie centrale, bien définie. Le grossissemnt obtenu est de presque trois fois celui de la super macro. Dans mon cas, le champ photographié est de 17 mm sur 13 mm, proche du rapport 1:2.
Voici quelques résultats obtenus avec cette technique intéressante.
 |
 |
 |
 |
Ces mystérieux motifs sont les circuits d'une puce électronique (processeur Pentium) du même genre que celle qui équipe et fait fonctionner vos ordinateurs. Là voici en taille "normale", après ouverture du capot :
 |
 |
 |
 |
 |
Pour tester les performances macro de votre appareil, prenez une photo d'une règle graduée avec le maximum de grossissement possible (mode super macro par exemple). Plus le champ mesuré sur la photo est petit, plus votre appareil est performant en grossissement.
Le grossissement de référence est 1 :1 , ce qui signifie qu'un objet de 5 mm aura 5 mm également sur le capteur de l'appareil. Un grossissement de 1 : 2, signifie qu'un objet de 10 mm ne mesurera que 5 mm sur le capteur. Le mode super macro de nombreux compacts et bridges numériques n'est que de l'ordre 1 : 4 (un objet de 4 mm ne mesure que 1 mm sur la capteur). Il faut connaître les dimsnesions de son capteur pour calculer alors le rapport de grossissement.
La technique de l'obectif inversé me permet d'obtenir de rapport 1 : 2, et si mon zoom était plus puissant ( X7 au lieu de x4), je pourrais avoir le rapport 1 : 1 .En effet, le grossissement est égal à la focale de l'appareil que divise la focale de l'obectif inversé (utilisez la focale réelle, pas celle en équivalence 35 mm).
n'hésitez pas à me poser de squestions si ce sujet vous interpelle, fournissez moi me modèle de votre appareil et je vous indiquerai ses possibilités en macro, ainsi que l'existence d'adaptateurs appropriés.
